AGV直流接觸器的選擇和使用方法
發布時間：2020/9/30
AGV直流接觸器的選擇和使用方法。
用沙爾特寶的C100系列來舉例說明（C100/80 24RX-V1 ）。
常見AGV直流接觸器客戶端會反應出兩個問題。
1、螺絲過長，破壞線圈，導致觸點不動作。
2、輔助開關異常
螺絲過長解決方式：

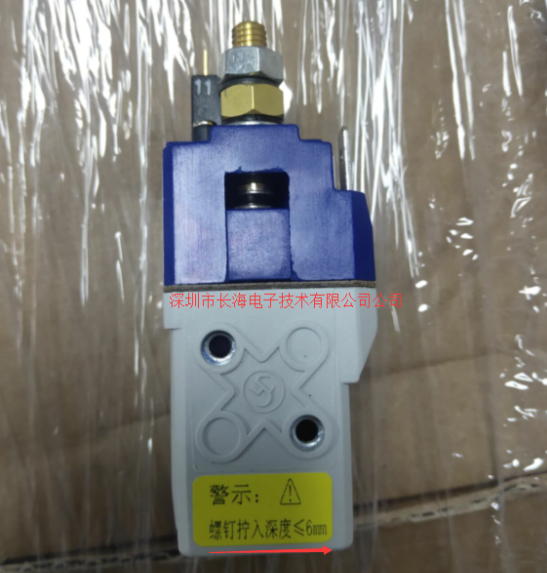

A、選擇螺絲長度，見下圖：
B、輔助開關異常解決方式：
a,接觸器到輔助觸點有一個動作時間25ms,客戶的軟件策略要規避配合.
b,輔助觸點盡量用插簧片.
c,選擇用的開關是通?？蛻粲贸ｉ_.
d,主觸頭建議用橡膠套。
客戶實例如下：

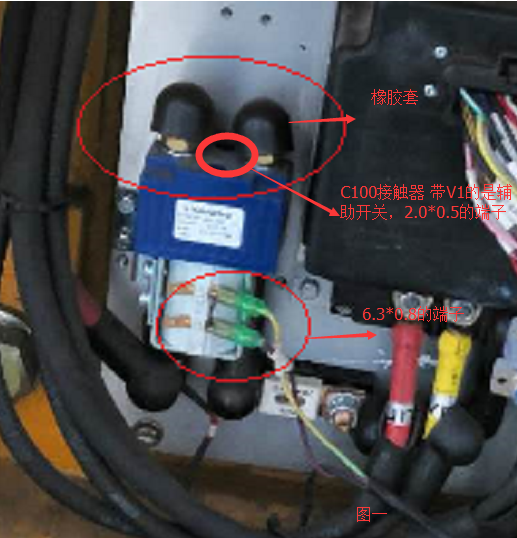

1、正確的方式如圖1：

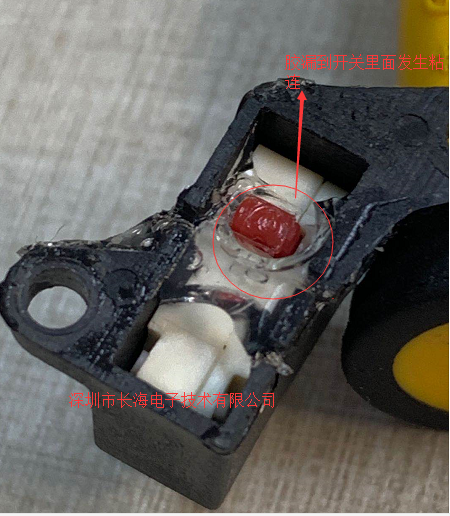

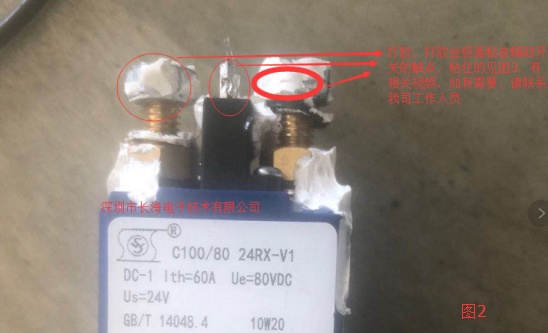

錯誤的方式如下圖2
沙爾特寶C100系列接觸器，確保無碰撞、自主運輸。
越來越多的電池驅動系統在生產設施或物流中心提供了最大的靈活性，因?yàn)樗鼈兛梢灾苯忧巴康牡?，而不必遵循預先確定的路線。
在安全方面，對自動引導車輛系統的要求是嚴格的。沿行車路線行駛的人員和其他車輛以及車輛的不正確操作都是不可預測的因素，可能危及安全人員的安全。
因此，在這些系統中使用的電氣部件必須符合適當?shù)陌踩珮?biāo)準。正是為了滿足這一需要，Schaltbau在其產品范圍內有特殊的直流接觸器型號--雙向C100/80、C100/120和C100/200，配有輔助開關。
C100接觸器是做什么的：
每輛車常規使用兩個C100接觸器：
當發生故障時，作為主接觸器，它將控制電路與電池?cái)嚅_。
作為一個緊急停止接觸器，第二個接觸器關閉整個系統-這是自主和無碰撞旅行的重要要求。這涉及到快速斷開連接的時間，因?yàn)樵诰o急情況下需要快速關閉。
此外，開放的主觸點提供必要的電流隔離。
為什么選擇C100接觸器？
在安全應用方面，在發生故障時，還必須正確報告接觸器的狀態。為此，C 100接觸器配備了包括鏡像觸點功能的輔助開關，符合DINEN 60947-4-1。
由于高度集成的設計AGVS對于安裝的組件，空間非常小。與其極其緊湊的尺寸，它是在這里，C100閃耀在這個功率類。
安裝的主觸點使用壽命長，維護間隔極長，對系統成本和可用性產生積極影響。
C100直流接觸器已經按照EN1175-1：電池驅動的工業卡車的標準進行了測試。在工業卡車上，它既可以作為主接觸器，也可以作為開關子系統，如泵。
接觸器符合EN1175-1，EN60947-1和EN60947-4-1標準.
